單主軸走心機SZ-20C2
產品型號：SZ-20C2
產品特點
●標準瑞士三軸單主軸走心機，性能穩定，市場保有量大，性價比超高。
●采用高精度C3研磨級滾珠絲杠,P級精度導軌，快遞移動速度可達30m/min。
●配置自主研發的風冷電主軸，內部采用高精度P4級角接觸球軸承，確保剛性、精度及熱穩定性。

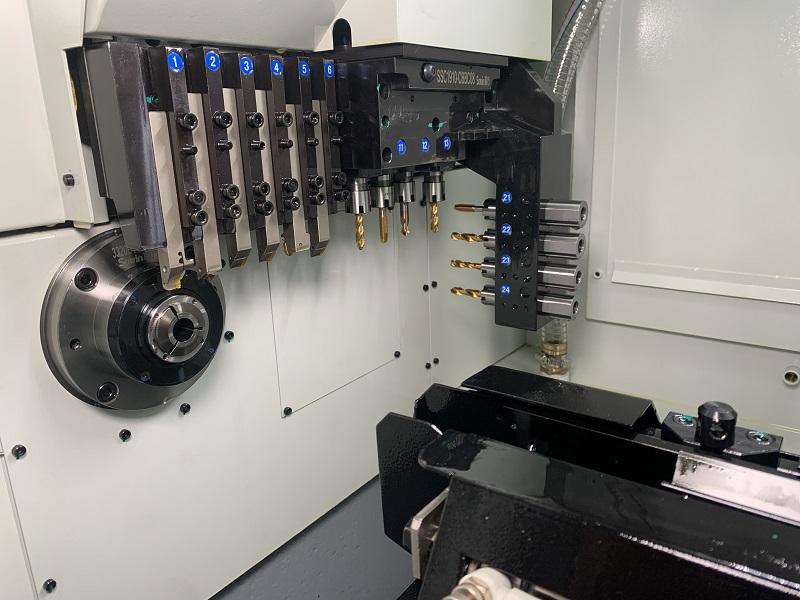

●橫向排刀方式，排屑容易，刀架高剛性。
●支持車/銑/鉆/攻牙/雕刻等，可一次完成多種復雜零件加工。
●采用花鍵軸同步導套模式，一次送料長度為240mm，保證長軸類零件精度穩定。
●采用長短一體型零件收集裝置。
●標配日本三菱E80系統。
產品詳情
加工應用：
醫療器械、五金工具、紡織機械、電子通信、航空航天等
| 型號 Model | 碩方SZ-20C1 3軸，單主軸走心機 3 axis, single spindle | 碩方SZ-20C2 3軸，單主軸走心機 3 axis, single spindle | 碩方SZ-20C3 3軸，單主軸走心機 3 axis, single spindle | |||

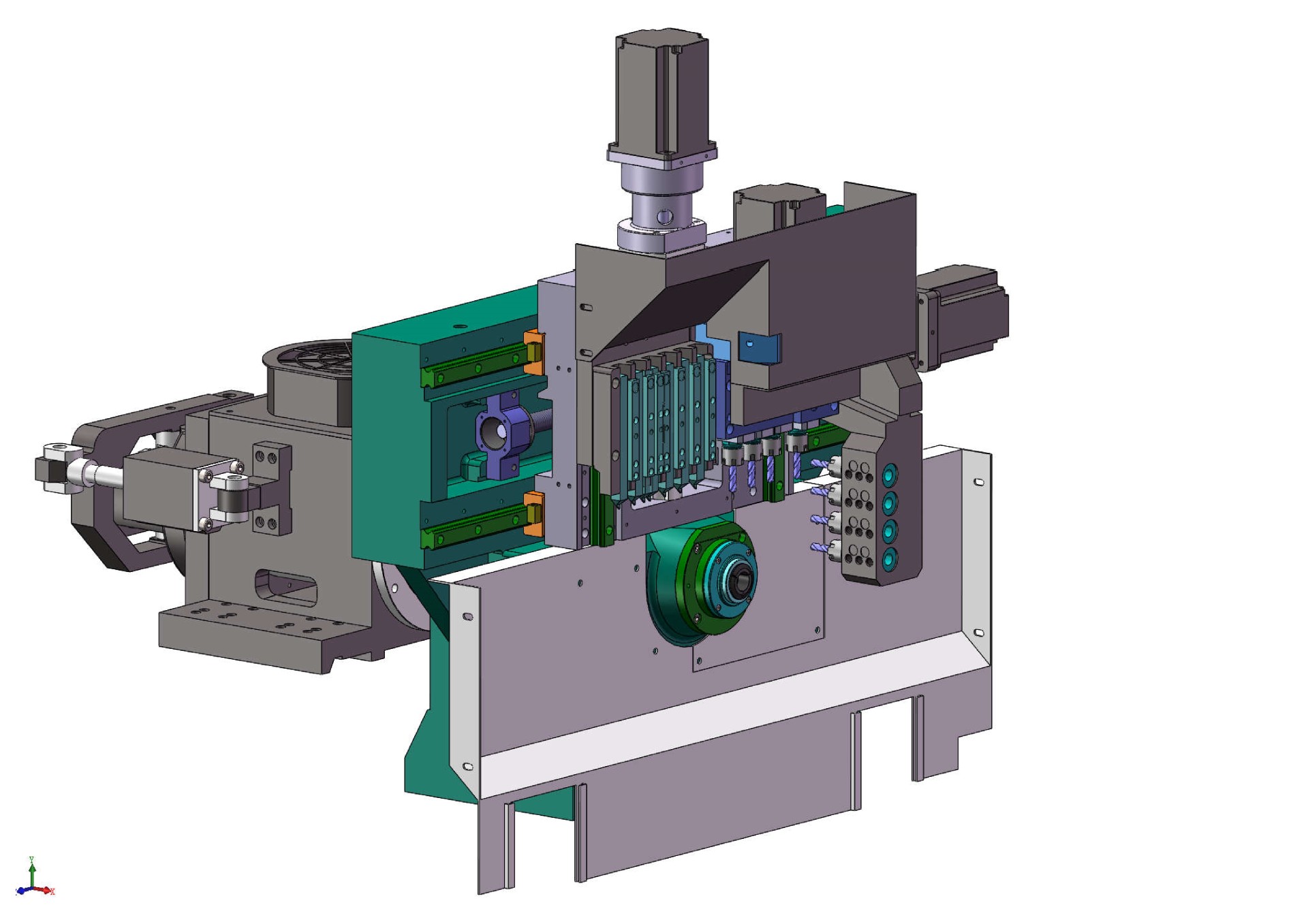

刀具排布簡圖 Cutting-tool layout sketch |  |  |  | |||
| NC裝置 NC device | 三菱 Mitsubishi E80 | 三菱 Mitsubishi E80 | 三菱 Mitsubishi E80 | |||
| 電源 Power source | 200VAC | 200VAC | 200VAC | |||
| 機床額定功率 Lathe rated power | Kw | 7 | 7 | 7 | ||
| 加工范圍 Machining range | 最大加工直徑 Max machining dia. | mm | φ20 | φ20 | φ20 | |
主軸最大夾持直徑 Main spindle max clamping dia. | mm | φ20 | φ20 | φ20 | ||
最大一次送料長度 Max feed length (once) | mm | Max 240 | Max 240 | Max 240 | ||
| 主軸 Main spindle | 主軸功 率Main spindle power | Kw | 2.2 | 2.2 | 2.2 | |
主軸最大通孔直徑 Main spindle max through hole dia. | mm | Max φ21 | Max φ21 | Max φ21 | ||
C軸分度 C axis resolution | ° | C1 0.001° | C1 0.001° | C1 0.001° | ||
主軸轉速 Main spindle rev speed | rpm | Max7000 | Max7000 | Max7000 | ||
主軸最大行程 Main spindle max travel | 有導套 With guide bush | mm | 240 | 240 | 240 | |
| 最大刀具安裝數量 Max tool installed qty. | pcs | 11 | 14 | 16 | ||
| 車削刀具 OD Turning tool | 數量×型號 Qty.×Model | 7ר12 | 6ר12 | 6ר12 | ||
| 側銑刀具 Cross live tool | 數量×型號 Qty.×Model | - | 4×ER16 | 4×ER16 | ||
| 鉆孔直徑 Drilling dia. | mm | - | Max Φ10 | Max Φ10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | - | Max M8 | Max M8 | |||
動力頭轉速 Live tool rev speed | rpm | - | Max 5000 | Max 5000 | ||
| 動力頭功率 Live tool power | Kw | - | 1 | 1 | ||
| 端面刀具 End-face tool （主軸Main spindle） | 固定 Fixed | 數量×型號 Qty.×Model | 5×ER16 | 4×ER16 | 3×ER16 | |
| 鉆孔直徑 Drilling dia. | mm | Max φ10 | Max φ10 | Max φ10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | Max M8 | |||
動力 Live | 數量×型號 Qty.×Model | - | - | 3×ER11 | ||
| 鉆孔直徑 Drilling dia. | mm | - | - | Max φ7 | ||
螺紋加工(攻絲/板牙) Tapping/Threading die dia. | - | - | Max M6 | |||
動力頭轉速 Live tool rev speed | rpm | - | - | Max5000 | ||
| 動力頭功率 Live tool power | Kw | - | - | 0.4 | ||
快速進給速度Rapid feed speed | m/mi | 30(Z/Y) 15(X) | 30(Z/Y) 15(X) | 30(Z/Y) 15(X) | ||
| 進給電機功率 Feed motor power | Kw | 1(Z/X/Y) | 1(Z/X/Y) | 1(Z/X/Y) | ||
| 切削油泵功率 Cutting oil pump power | Kw | 0.35 | 0.35 | 0.35 | ||
| 主軸冷卻風扇功率 Main spindle cooling fan power | Kw | 0.04 | 0.04 | 0.04 | ||
| 潤滑油泵功率 Lubricating oil pump power | Kw | 0.035 | 0.035 | 0.035 | ||
接料盒最大接料長度Max collecting length of workpieces collect box | mm | 50 | 50 | 50 | ||
主軸高度（主/背軸距離床身最底部）Main/sub spindle center to the bottom of lathe body | mm | 955 | 955 | 955 | ||
| 切削油箱體積 Cutting oil tank volume | L | 120 | 120 | 120 | ||
| 凈重 Net weight | Kg | 1700 | 1700 | 1700 | ||
| 外形尺寸（長×寬×高）Dimensions(L×W×H) | mm | 1716×1410×1560 | 1716×1410×1560 | 1716×1410×1560 | ||
注：可選配新代、FANUC系統。
| 12C/20C系列 12C/20C series | ||
| 選配系統 OP system | SYNTEC 22TB | FANUC Oi-TF Plus |
| 電源 Power source | 380VAC | 200VAC |
| 動力頭功率 Live tool power | 1Kw | 0.75Kw |
| 動力頭轉速 Live tool rev speed | 5000rpm | 4000rpm |
| 進給電機功率 Feed motor power | 1(Z/X/Y) | 0.75(Z/X/Y) |
| 快速進給速度 Rapid feed speed | 30(Z/Y) 15(X) | 30(Z/Y) 15(X) |
標準配置 Standard configuration
1. 臺灣新代 控制系統
Taiwan syntec control system
2. 10.4 寸彩色液晶顯示
10.4 inch Color LCD display
3. 主/背軸冷卻系統
Main/sub spindle cooling system
4. 潤滑系統
Lricating system
5. 旋轉導套裝置
Rotatory guide bush
6. 主/背軸吹氣裝置
Main/sub spindle air blowing device
7. LED工作照明燈
Main/sub spindle air blowing device
8. 漏電保護裝置
Electric leakage protection
9. 變壓器
Transformer
10. 外置照明燈接口
External light connector
11. 3色警示燈
3-colour tower light
12. 上銀/銀泰絲桿/導軌，C3級
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主軸夾頭/背軸夾頭/導套各1個
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
1. 臺灣新代 控制系統
Taiwan syntec control system
2. 10.4 寸彩色液晶顯示
10.4 inch Color LCD display
3. 主/背軸冷卻系統
Main/sub spindle cooling system
4. 潤滑系統
Lricating system
5. 旋轉導套裝置
Rotatory guide bush
6. 主/背軸吹氣裝置
Main/sub spindle air blowing device
7. LED工作照明燈
Main/sub spindle air blowing device
8. 漏電保護裝置
Electric leakage protection
9. 變壓器
Transformer
10. 外置照明燈接口
External light connector
11. 3色警示燈
3-colour tower light
12. 上銀/銀泰絲桿/導軌，C3級
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主軸夾頭/背軸夾頭/導套各1個
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
選配裝置 Optional configuration
1. 自動送料機
Automatic bar feeder
2. 排屑機
Chip conveyor
3. 油霧收集器
Oil mist collector
4. 高壓泵
High pressure pump
5. 長工件回收裝置
Long workpiece collector
6. 工件傳送帶
Workpiece belt conveyor
7. 外置照明燈
xternal working litht
8. 斷絲錐檢測裝置
Electric leakage protection
9. 材料切斷檢測裝置
cut-off tool breakage detector
10. 異形材料夾緊裝置
Special shaped material clamping device
11.自動滅火裝置
Automatic fire extinguisher
1. 自動送料機
Automatic bar feeder
2. 排屑機
Chip conveyor
3. 油霧收集器
Oil mist collector
4. 高壓泵
High pressure pump
5. 長工件回收裝置
Long workpiece collector
6. 工件傳送帶
Workpiece belt conveyor
7. 外置照明燈
xternal working litht
8. 斷絲錐檢測裝置
Electric leakage protection
9. 材料切斷檢測裝置
cut-off tool breakage detector
10. 異形材料夾緊裝置
Special shaped material clamping device
11.自動滅火裝置
Automatic fire extinguisher
