雙主軸動力刀塔機SC-52YMS
產品型號：SC-52YMS
產品特點
●采用知名品牌臺灣普森主軸。
●采用高性能3V型皮帶傳動主軸系統，可降低馬達產生熱量對主軸精度的影響。
●采用主軸雙編碼器結構，對皮帶輪進行減速比，提高主軸輸出扭矩。
●采用主軸雙編碼器結構，保證主軸在C軸模式下的分度精度達0.001°.
●主軸最高轉速4200rpm
●主軸電機功率7.5/11KW(連續/30min)·主軸最大扭矩116Nm
●主軸搭配8"卡盤，最大夾持直徑達中210mm
產品詳情
加工應用：
醫療器械、五金工具、紡織機械、電子通信、航空航天等
●副主軸最高轉速6000rpm
●副主軸電機功率5.5/7.5KW(連續/30min)
●副主軸最大扭矩59.7Nm
●副主軸搭配5"卡盤，最大夾持直徑達中135mm
●副主軸內置頂料裝置,工件完成加工能順利脫離夾爪落入工件接料器內。

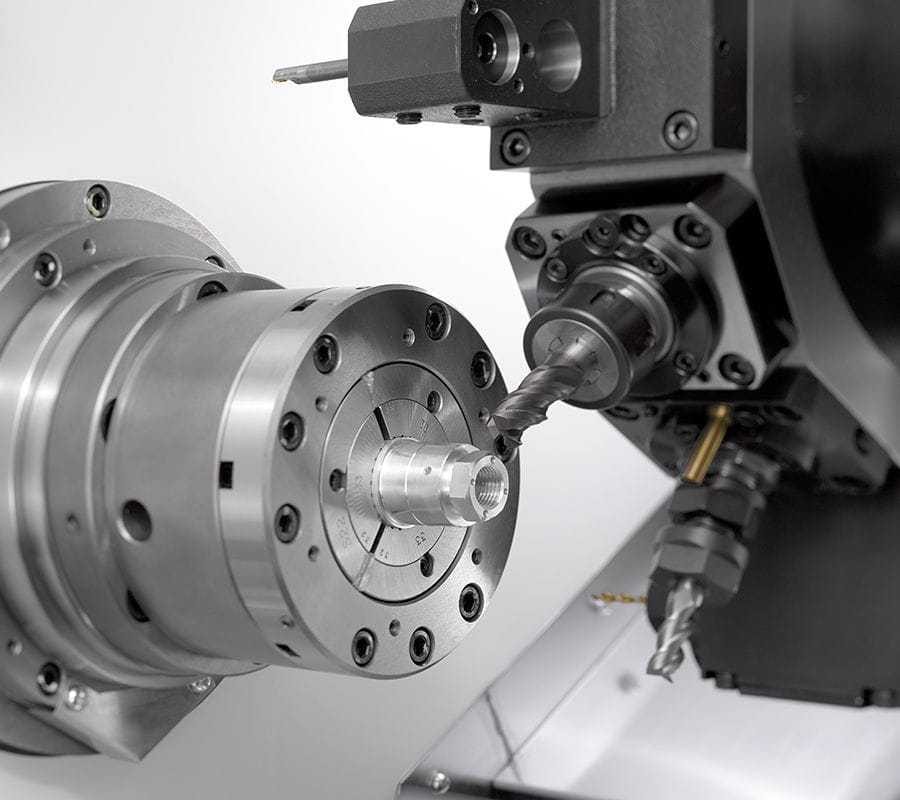

●副主軸在等轉速同步控制下，從主軸精確地對接工件，再進行工件背面端的加工，不但可以降低工件二次定位的精度誤差，而且可節省轉運人力與時間。
●副主軸適合長工件加工(如心軸類)，工件兩端可以主軸及副主軸同時夾持支撐來進行工件中段精密加工。

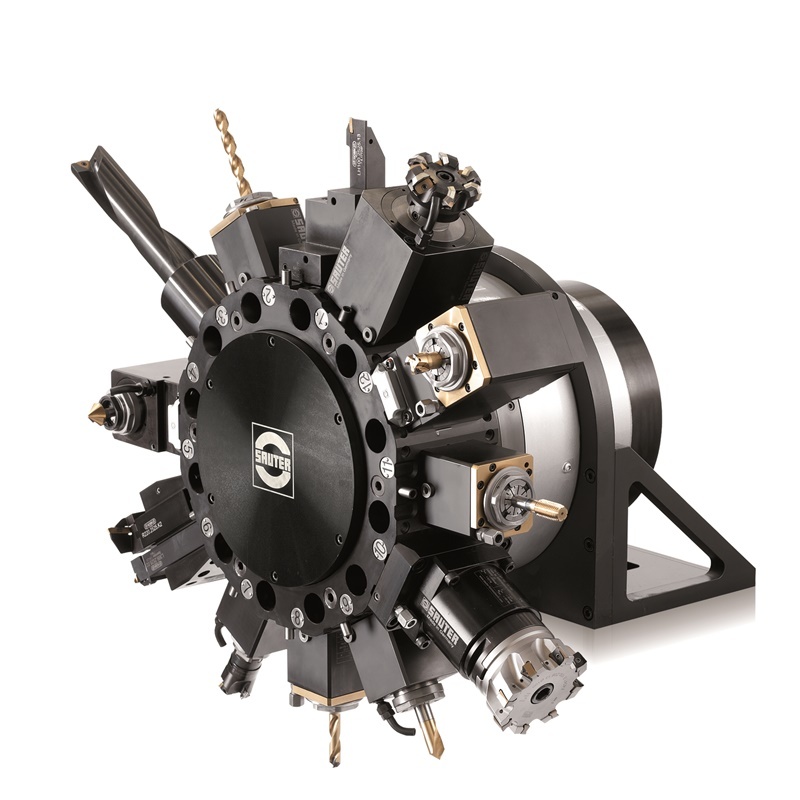

●搭載12工位動力刀塔，Y軸、主軸及副軸，可在同一幾臺進行車、鉆、攻等復合加工功能，一次設定完成整個加工過程。
| 型號 | SC-52YMS |
| 控制系統 | FANUC 0i-TF |
| 加工范圍 | |
| 最大車削直徑 | φ390 |
| 最大加工長度 | 500 |
| 快速進給速度(m/min) | 24(X軸/Z2軸),30(Z1軸),12(Y軸) |
| 最大行程 | |
| X軸 | 230(半徑) |
| Y軸 | ±50(半徑) |
| Z1軸 | 540 |
| Z2軸 | 520 |
| 主軸 | |
| 主軸端面形式 | ANSI A2-6 |
| 拉桿通孔徑 | φ52 |
| 配用卡盤 | 8" |
| 主軸電機功率(Kw) | 7.5 |
| 主軸轉速(rpm/min) | Max4200 |
| C軸分辨率 | 0.001° |
| 副主軸 | |
| 副主軸端面形式 | ANSI A2-4 |
| 拉桿通孔徑 | φ33 |
| 配用卡盤 | 5" |
| 副主軸電機功率(Kw) | 5.5 |
| 主軸轉速(rpm/min) | Max6000 |
| C軸分辨率 | 0.001° |
| 刀塔 | |
| 中心高 | 100 |
| 刀盤對邊寬度 | 330 |
| 工位數 | 12 |
| 車刀座刀具規格 | □25 |
| 鏜刀座刀具規格 | Φ32/Φ25 |
| 動力刀具規格 | ER25 |
| 動力刀具電機功率(Kw) | 3.7 |
| 動力刀具轉速(rpm/min) | Max6000 |
| 定位精度 | |
| X/Y/Z1/Z2軸定位精度 | 0.005 |
| X/Y/Z1/Z2軸重復定位精度 | 0.005 |
| 主軸旋轉跳動精度 | 0.003 |
| 主軸/副主軸抱閘方式 | 液壓抱閘 |
| 床身傾斜度° | 30°(整體鑄件床身) |
| 切削油泵功率(Kw) | 0.8 |
| 刀塔切削油泵功率(Kw) | 0.45 |
| 切削油箱容積(L) | 200 |
| 凈重(Kg) | 5000 |
| 外形尺寸(長mm×寬mm×高mm) | 3000×2080×2220 |
